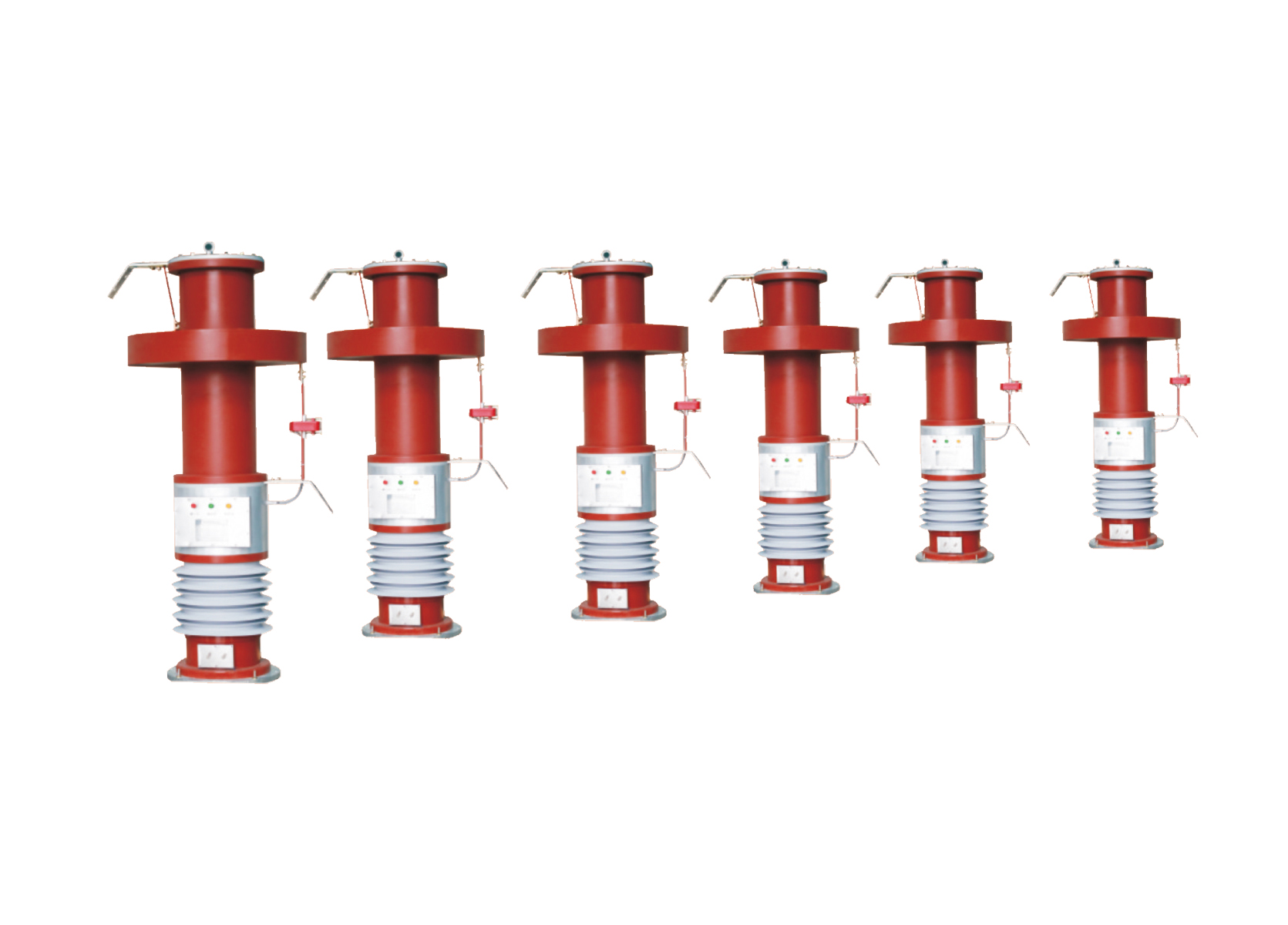

CQ-ZLB零损耗深度限流装置

面对日益严重的短路电流超标问题，很多企业采用如下方案限制短路电流：

采用高阻抗主变压器来限制由系统侧流经主变的短路电流，但是高阻抗主变压器由于其 阻抗的限制，仅仅是解决自身绕组满足短路电流冲击动热稳定，而无法解决深度限制短路电 流的问题，成本一般增加20%~40%,井目带来了有功无功损耗、震动、漏磁干扰等问题。

釆用串联普通限流电抗器来限制短路电流，但是普通限流电抗器电抗率一般在12%以 下，同样解决不了深度限制短路电流的问题，却作为一个线路负载实实在在给用户产生电 能损耗、电压降、漏磁场等问题。

针对上述短路电流超标问题，最优的限流解决方案应至少具备以下特性：

零损耗特性一一系统正常运行时，通态损耗为零，不给企业造成经济损失；

快速限流特性一一系统发生短路故障时，快速投入电抗，保障系统安全； 深度限流特性一一投入的电抗器阻抗应足够大，可以深度限制短路电流； 智能化特性一一应具备自动化、智能化等特性，故障后免维护恢复运行。

为此，我公司利用快速涡流斥力永磁幵关技术和快速算法软件以及定制电抗器工艺相 结合，幵发了CQ-ZLB零损耗深度限流装置，安全、节能、经济地解决企业短路电流超标 带来的一系列问题。

CQ-ZLB型零损耗深度限流装置本体主要由3相独立的快速换流器、深度限流电抗器、 高保真电流采集器（罗克线圈）、电流互感器（CT）、内置测控终端以及高强度复合绝缘 筒构成；3相ZLB本体与1套后台控制屏柜以及配套电源通信线缆构成了一套完整的CQ- ZLB零损耗深度限流装置。

正常运行时，ZLB装置本体内置测控终端通过高保真电流采集器（罗克线圈）实时监测 线路电流并就地运算，同步将主回路电流、电抗器支路电流、快速换流器（快速幵关）状 态等ZLB本体运行参数通过光纤传送给后台控制屏柜。后台控制屏柜根据线路电流、母线电 压复合运算；

当发生短路故障时，装置本体内置进口高性能DSP芯片通过专用算法，启动短路电流 判断，并且结合后台控制屏柜对母线电压进行二重运算，在2ms内快速准确判断短路故 障、计算短路电流幅值并预判三相短路电流过零时刻，发出跳闸指令，控制快速换流器在 三相过零点时分闸，确保燃弧时间最短。ZLB装置在7-15 ms内将短路电流换入深度限流电 抗器中，将短路电流限制到原幅值50%以下，实现深度限流。通过对系统运行电压、电流 双判据的复合运算法，可以避免因谐波或系统冲击造成误判误动的风险，大大提高ZLB装置 启动判断的可靠性；

当故障电流在7~15ms内被深度限流，并且故障点断路器可靠幵断后，ZLB装置通过采 集电压、电流均恢复到额定值附近时，发出装置复位指令，快速换流器合闸将深度限流电 抗器再次短接旁路，ZLB装置恢复到零损耗运行状态。装置内置测控终端和后台控制屏柜 上传故障记录并保存故障波形，自动进入下一次保护测控状态，免维护自复位运行

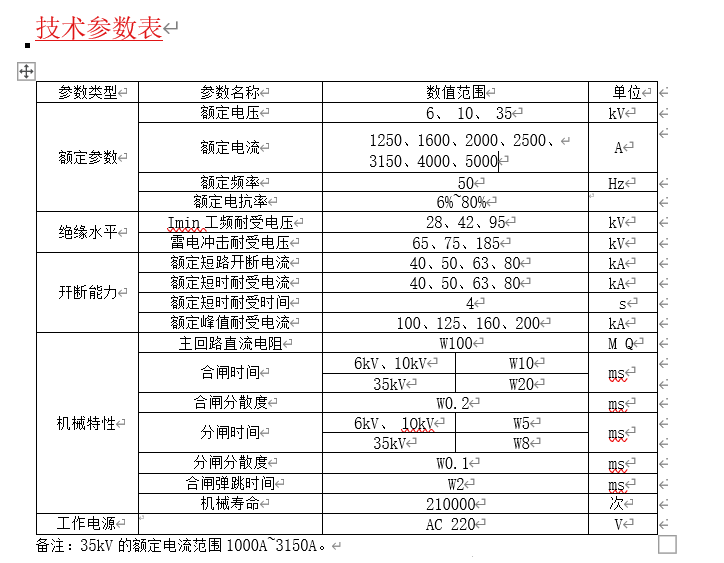

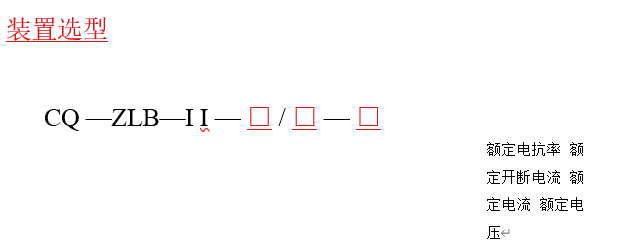

装置的功能特点

零损耗

正常运行时，深度限流电抗器被快速换流器短接旁路，装置的运行损耗为零，不会为 系统的安全限流而牺牲企业的经济效益

快限流

利用快速涡流斥力机构永磁真空断路器幵发的快速换流器，能够实现5ms以内分闸换 流，结合高速DSP技术和专用算发的测控单元，可以实现首半波快速限流。

深限流

本装置采用特殊散热和绝缘工艺绕制并真空浇注的短时通流空心电抗器，通过TRV技 术在端口抑制瞬态恢复电压的幅值和陡度，可以实现电抗率80%。

高可靠

本装置的动作判据采用多重复合算法，并带有实时自检及内部故障自愈功能，确保其 始终可靠运行，各功能信息均能发送后台报警监控。

寿命长

快速换流器采用直线式操动机构，传动零件少、机械磨损小，并使用分相控制过零开 断技术使幵断时触头电弧烧灼降到最小。机械和电气寿命达远高于普通真空幵关产品。

智能化

ZLB三相本体与后台控制屏柜通过专用通讯光缆实现数据的遥测、遥信、遥控，ZLB装 置在运行及动作过程中无需就地操作，仅通过后台7英寸触摸屏显示系统的运行状态并录 波，人机交互界面简单、免维护。
