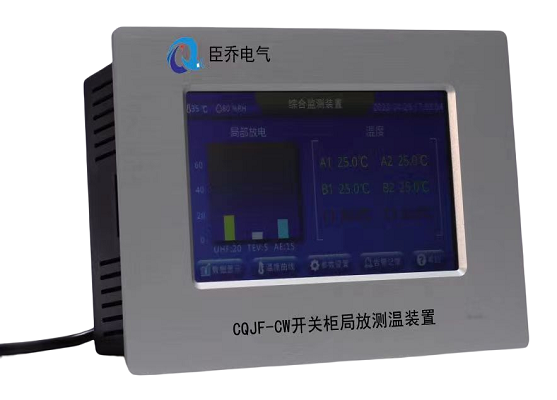

1产品概述<
本产品是一款具备35kV及以下中低压电力系统的接点测温;非接触式的红外测温;环境温湿度的检测与局部放电检测。配合传感器装置进行数据集中检测管理，通过485总线上传至上一级系统。该装置提供RS485通讯接口，采用标准Modbus-RTU通讯协议，能够快速与第三方终端设备及计算机监控系统等进行组网应用，方便数据集中采集与转发。产品应用多种抗干扰措施，能够在各种复杂的申磁环境下稳定运行，可靠性高。局部放电是一种脉冲放电它会在电力设备内部和周围空间产生一系列的光
声、电气和机械的振动等物理现象和化学变化，这些伴随局部放目而产生的各种物理和化学变化可以为监测电力设备内部绝缘状态提供检测信号。当高压电气设备内部出现绝缘缺陷时，会伴随有局部放电信号的产牛。通过对局放信号的检测和分析，能半断高压电气设备人部是否存在绝缘隐患，防止潜在事故的进一步扩大。局部放电检测与红外测温均属于非接触式检测方式。本产品可选择局部放电检测、无线接点测温与环境温湿度的检测方式，也可选择红外有线测温与环境温湿度的检测方式。
·2 产品特点←
2.1产品采用低功耗、高性能、高集成度、高可靠的处理器;
2.2具有三路报警输出，可结合外置报警设备实现声光报警，同时产生最多100条告警事件;<
2.3屏幕采用触摸屏，可编辑中文、英文、数字与常用字符，显示清晰、操作简单;"
2.4具有RS485通讯接口可实现就地通讯或上传数据到上一级数据管理装置或后台;"
2.5具有多接口多方式进行检测，全面地对设备进行检测。
3产品功能
接点温度测量
温湿度测量 具有一路温湿度检测功能
红外测温(选配)< 最大可支持六路有线红外测温功能
局部放电检测e 局放是通过对局部放电信号进行检测，具有超声波、特高频和地电波检测，检测告警值可设e
继电器输出一共有三路无源继电器输出，分别对应接点两路测温与一路局放告警输出
参数设置 报警输出阀值及运行参数可设定?
记录功能 可查询温度曲线、告警记录e
通讯功能 RS485接口，MODBUS-RTU协议，波特率1200~9600可设(默认9600bps)e
显示功能 触控屏显示实时接点温度、环境温湿度、局部放电信号，温度曲线，参数设置，超温/局放告警记录
4、技术指标
温度范围 温度显示范围← -20℃~+125℃
温度分辨率 0.1℃
工作环境 温度 -20℃~70℃-
湿度 95%RH
输出一 显示输出一 4.3寸液晶触控显示屏←
通讯接口 RS485接口，可修改。(默认速率9600bps)<
报警输出口 无源常开，交流250VAC/5A;直流30V/5Ae
数据采集 有线采集温湿度、红外传感器、局部
放电信号 RS485接口，速率9600bps
点测温数据 TTL接口，速率2400bps<
安全 介电强度< >AC2000V
绝缘性能 >100MΩ·
尺寸与安 主机外形尺寸 139mmx87mmx59mme
安装方式 嵌入式安装一
电源一 工作电源输入范围 AC85~264V/DC110~340V←功耗:<5VA
