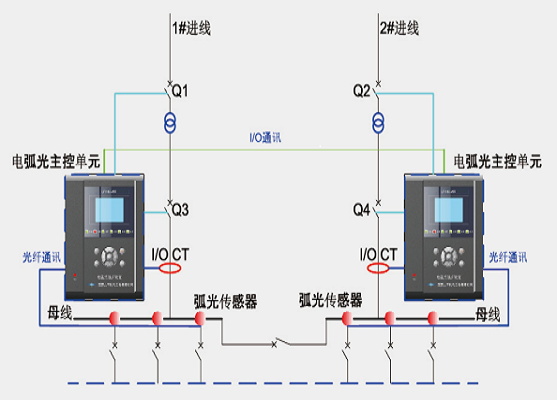

CQHG20-AFP系列电弧光保护系统主要由主控单元、信号传输（光纤）单元、信号采集单（传感器）等组成；主控单元集成了电流
采集、电弧光的光电转换、温度和压力信号的处理等功能，是系统信号采集、计算、指令传输的中心。
CQHG20-AFP系列主控单元用于管理、控制整个系统，采集电弧光信号、过电流信号、压力信号、温度信号，对采集到的信号进行处
理、计算、判断，发出报警或跳闸指令，快速继电器接收到指令后动作切除故障。
主控单元通常安装位置选择进线开关柜，或者方便安装的开关柜的二次仪表室内或柜门上；
主控单元采用逻辑编程方式进行运算，可根据用户需求、系统运行工况或接线方式的不同，选择系统跳闸逻辑；
主控单元根据应用场合的不同分为母线电弧光保护单元和馈线电弧光保护单元；
母线測温：
CQHG20-AFP系列电弧光保护系统可以接入温度信号作为系统报警和保护动作的辅助判据。系统通过温度传感器采集母
线温度，再通过光纤实时将温度检测数据传给CQHG20-AFP主控单元，由主控单元进行数据计算，从而实现保护监控功能。
系统可根据应用工况的不同，在需要测温的母线室安装3-6个光纤温度传感器探头，采集到的温度信号，用RS485总线 协议通过光纤传给主控单元，进行后台计算和监控。
技术特点：
光纤探头：抗干扰、耐高压、不会击穿、防止高温烧毁；
信号传输：采用光纤信号传输，不受电磁干扰；
信号处理：采用光电技术、以光信号传输、实现高速数字信号处理；
特点描述：不带电信号抗射频干扰、防腐耐辐射、阻燃防爆、适应各种环境；
CQHG20-AFP电弧光系统辅助判据（二）
母线室测压：
CQHG20-AFP系列电弧光保护系统可以接入压力信号作为系统报警和保护动作的辅助判据。系统通过压力传感器采集母
线室压力，再通过光纤实时将压力检测数据传给CQHG20-AFP主控单元，由主控单元进行数据计算，从而实现保护监控功 能。
系统可根据应用工况的不同，在需要测压的母线室安装光纤压力传感器探头，采集到的压力信号，用RS485总线协议通 过光纤传给主控单元，进行后台计算和监控。
技术特点：
光纤探头：抗干扰、耐高压、不会击穿、防止高温烧毁；
信号传输：采用光纤信号传输，不受电磁干扰；
信号处理：采用光电技术、以光信号传输、实现高速数字信号处理；
特点描述：不带电信号抗射频干扰、防腐耐辐射、阻燃防爆、适应各种环境；
