CQDL-800小电流选线装置

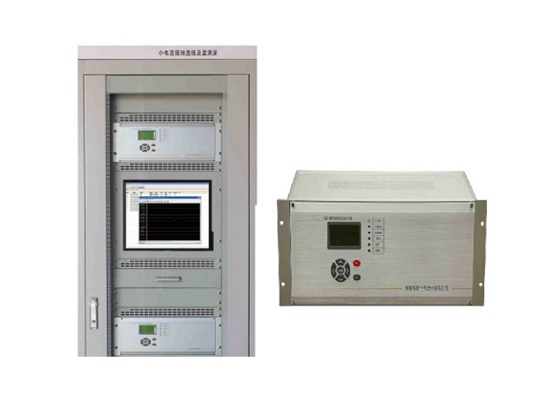

CQDL-800小电流接地选线装置是新一代小电流接 地选线产品。它适用于66kV及以下电压等级中性点不接 地或经电阻、消弧线圈接地的配电网系统，可广泛应用于 变电站、发电厂、水电站及石油、化工、冶金' 煤炭、铁 路等大型厂矿企业的供电系统，能够准确地检测并隔离系 统中发生单相接地故障的线路，配套小电流智能绝缘监察 系统后，可以对线路绝缘状态进行监测和预警。

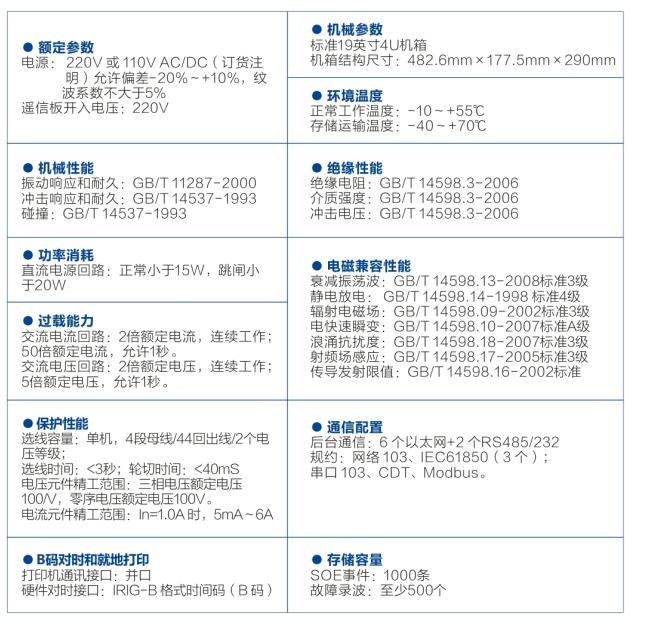

产品功能

1） 单相接地故障选线

单装置实现4段母线/44路出线选线功能。

2） 接地告警及跳闸

根据设置选出1-3条故障支路，提供独立信号输岀 接点，实现跳闸出口功能。

3） 后加速跳闸功能

选线跳闸成功而重合于永久性故障时（若线路重合

闸投入），装置可加速跳闸切除该故障线路。

4） 轮切（试漏）功能

选跳错误时，可按预设的固定顺序轮切线路或根据接地故障率高低顺序自动轮切线路。

5） 接地选相、铁磁谐振及PT断线判断

具有接地相判断、铁磁谐振判断、PT断线判断功能。

6）故障录波及分析

具有comtrade格式故障录波功能，并可利用配套录波分析软件进行故障分析。 7 ）六以太网+RS232/485通信

以太网规约有网络103、IEC61850等，串口规约有103、CDT、Modbus。

8） 装置自检功能

具有故障在线自检和报警功能。

9） 线路绝缘状态监察

可捕捉瞬时性故障，预测和分析线路绝缘状态。

10）    B码对时及就地打印

具备B码硬件对时功能；可连接打印机实现定值、事件记录和录波的就地打印。

51次人工接地试验（涉及电网、石化、冶金、煤炭等多个领域）；

1027个应用现场。

4） 丰富的工程应用

可靠的保护出口/跳闸逻辑，减少人身伤害；

实现接地选跳及重合于故障的后加速跳闸功能，提高供电安全性及可靠性; 可准确捕捉各种瞬时性故障，具备线路绝缘监察功能；

简单可靠的零序CT极性校验功能。

5） 理想的系统解决方案

被动式选线，不附加一次设备，不对系统产生冲击和干扰；

有效解决旧站改造兼容性问题；

施工方便、调试简单、安全可靠。

产品特点

1） 革命性的技术原理

基于自适应捕捉特征频带内暂态零序电流特征选线原理；

适应于所有中性点非直接接地系统，不受系统运行方式和各种故障条件的影响。

2） 领先的硬件平台

25.6kHz高速采样系统，每周波512点；

按继电保护标准设计制造的暂态选线装置，符合最新国标及南网企标。

3） 荣誉的项目背景

1285次动模试验（西安交通大学、国家继电器检测中心）；

51次人工接地试验（涉及电网、石化、冶金、煤炭等多个领域）；

1027个应用现场。

4） 丰富的工程应用

可靠的保护出口/跳闸逻辑，减少人身伤害；

实现接地选跳及重合于故障的后加速跳闸功能，提高供电安全性及可靠性; 可准确捕捉各种瞬时性故障，具备线路绝缘监察功能；

简单可靠的零序CT极性校验功能。

5） 理想的系统解决方案

被动式选线，不附加一次设备，不对系统产生冲击和干扰；

有效解决旧站改造兼容性问题；

施工方便、调试简单、安全可靠。
